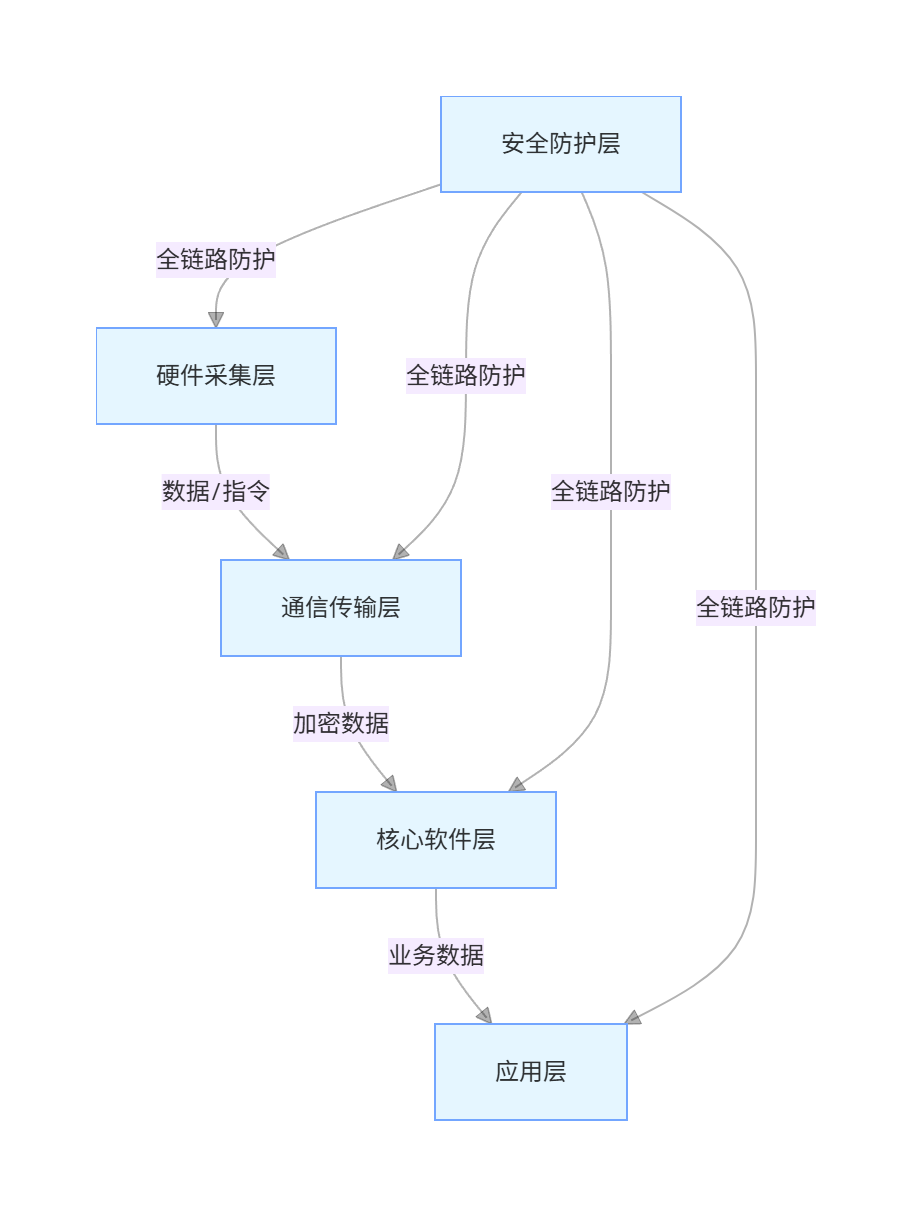

預付費系統的技術實現需圍繞 “計量準確、扣費實時、安全可靠、場景適配” 四大目標，核心拆解為 “硬件采集層、通信傳輸層、軟件核心層、安全防護層” 四大模塊，每個模塊均有明確的技術標準與實現細節。

一、硬件采集層：實現 “計量 – 控制 – 充值” 物理閉環

硬件是預付費系統的 “手腳”，負責將物理消費行為（如用電、用水）轉化為數字信號，同時執行充值、斷供等指令，核心組件及技術細節如下：

1. 智能計量終端：精準采集消費數據

計量終端是數據源頭，需滿足國家計量標準，不同能源類型的終端技術參數差異較大：

• 預付費電表：
• 計量精度：符合 GB/T 17215.321-2022 標準，精度等級≥1.0 級（即誤差≤±1%）。
• 核心芯片：采用專用計量芯片（如 ADI 的 ADE7758、華大的 HD7758），支持電壓、電流、功率、電量的實時采集，采樣頻率≥10kHz。
• 本地存儲：內置 Flash 存儲器（容量≥64KB），斷網時可存儲至少 3 個月的消費數據，防止數據丟失。
• 控制功能：集成繼電器（容量≥20A），接收系統指令實現 “合閘供電 / 分閘斷電”，繼電器壽命≥10 萬次。
• 預付費水表 / 燃氣表：
• 計量方式：水表常用 “超聲波” 或 “旋翼式”，燃氣表常用 “膜式”，精度等級≥2.0 級。
• 通信模塊：內置 NB-IoT 或 LoRa 模塊（如華為的 MH5000、Semtech 的 SX1278），支持低功耗運行（休眠電流≤10μA），滿足 “10 年電池續航” 需求。
• 防篡改設計：具備磁干擾檢測、開蓋檢測功能，一旦檢測到作弊行為，立即記錄事件并上傳系統。

2. 充值交互終端：打通用戶充值通道

充值終端負責接收用戶充值操作，需支持線上線下多場景，核心技術細節：

• IC 卡讀卡器：
• 讀卡類型：支持 M1 卡（ISO 14443 Type A）或 CPU 卡（ISO 7816），讀卡距離≤5cm，讀卡速度≤0.5 秒。
• 數據加密：采用 3DES 或 AES 算法加密卡內余額數據，防止卡片被復制或篡改。
• 自助充值機：
• 交互模塊：配備觸控屏（≥10.1 英寸，分辨率 1280×800）、二維碼掃描頭（支持微信 / 支付寶掃碼）、現金識別模塊（支持 1-100 元紙幣，識別準確率≥99.5%）。
• 通信方式：支持以太網或 4G，充值數據實時上傳至云端，同時本地緩存充值記錄（防止網絡中斷導致充值失敗）。
• 移動端充值組件：
• APP / 小程序集成 “藍牙 NFC” 或 “掃碼充值” 功能，藍牙充值支持 BLE 5.0 協議（通信距離≤10 米），掃碼充值通過生成 “唯一訂單二維碼” 綁定用戶賬戶，避免充錯賬戶。

3. 邊緣控制單元：處理本地化邏輯

針對工業、園區等復雜場景，需部署邊緣網關，實現 “本地計算 + 指令下發”，技術細節：

• 硬件配置：采用工業級主板（如基于 ARM Cortex-A53 的處理器），內存≥2GB，存儲≥16GB，支持 – 40℃~70℃寬溫運行。
• 協議轉換：支持 Modbus RTU、BACnet、OPC UA 等工業協議，可對接多個計量終端（最多可接入 128 臺設備），將不同協議數據統一轉換為 MQTT 協議上傳云端。
• 本地決策：內置簡單計費邏輯，斷網時可按預設規則（如基礎費率）臨時扣費，網絡恢復后自動與云端對賬，補傳差異數據。

二、通信傳輸層：確保 “數據實時、穩定傳輸”

通信層是連接硬件與軟件的 “橋梁”，需根據場景選擇不同的通信技術，核心實現細節如下：

1. 主流通信技術選型與參數

不同場景對通信的 “覆蓋范圍、功耗、帶寬” 要求不同，技術選型需精準匹配：

通信技術	核心參數	適用場景
NB-IoT	覆蓋范圍：市區≥2km，郊區≥10km；帶寬：180kHz；功耗：休眠電流≤10μA；數據速率：上行≤62.5kbps	分散式終端（如居民樓電表、水表），需低功耗、廣覆蓋
LoRa	覆蓋范圍：市區≥1km，郊區≥5km；帶寬：125-500kHz；功耗：休眠電流≤5μA；數據速率：≤50kbps	園區、社區內集中式終端（如小區內電表集群）
RS485	傳輸距離：≤1200 米；速率：≤115200bps；拓撲：總線型（最多可接 32 臺設備）	工業車間、地下室等有線場景（如工廠生產線電表）
以太網	傳輸距離：≤100 米（超五類線）；速率：10/100/1000Mbps；可靠性：TCP/IP 協議，重傳機制確保數據不丟失	自助充值機、邊緣網關等固定設備
4G/5G	速率：4G 上行≤50Mbps，5G 上行≤1Gbps；覆蓋：依托運營商網絡，無死角；成本：較高（需流量卡）	移動充值終端、臨時部署的計量設備

2. 數據傳輸優化策略

為避免數據延遲或丟失，需針對性優化傳輸邏輯：

• 數據分包傳輸：計量數據（如用電量、余額）按 “小數據包”（≤100 字節）傳輸，減少帶寬占用；歷史賬單等大數據按 “增量傳輸”（僅上傳新增數據），避免重復傳輸。
• 重傳與確認機制：采用 “TCP 協議” 或 “MQTT QoS 1” 等級，確保數據發送后需接收方確認，未確認則自動重傳（最多重傳 3 次，間隔 10 秒）。
• 網絡切換備份：邊緣網關或重要終端（如工業電表）支持 “雙網備份”（如以太網 + 4G），當主網絡中斷時，自動切換至備用網絡，切換時間≤30 秒。

三、軟件核心層：實現 “賬戶 – 計費 – 控制” 邏輯閉環

軟件層是預付費系統的 “大腦”，負責處理業務邏輯，核心模塊及技術實現細節如下：

1. 用戶賬戶管理模塊

• 賬戶體系設計：
• 采用 “用戶 ID – 終端 ID – 賬戶 ID” 綁定模式，1 個用戶可綁定多個終端（如家庭電表 + 水表），1 個終端僅對應 1 個賬戶。
• 賬戶狀態分為 “正常、欠費、凍結”，欠費狀態下觸發斷供，凍結狀態（如掛失）下禁止充值與消費。
• 數據存儲：
• 采用 “MySQL+Redis” 架構，MySQL 存儲用戶基本信息（姓名、聯系方式、終端綁定關系）、歷史賬單；Redis 緩存實時余額、在線狀態，確保余額查詢響應時間≤100ms。
• 分庫分表：用戶量超 100 萬時，按 “區域” 分庫（如華北庫、華南庫），按 “用戶 ID 哈希” 分表，提升查詢效率。

2. 計費引擎模塊（核心）

計費引擎是預付費系統的核心，需支持靈活的計費規則，技術實現細節：

• 規則配置方式：
• 采用 “配置化引擎”，通過后臺界面可視化配置計費規則，無需修改代碼。規則類型包括：
• 單一費率（如 1 元 / 度電）；
• 階梯費率（如 10 噸內 2 元 / 噸，10-20 噸 3 元 / 噸）；
• 峰谷費率（如峰時 8:00-22:00 為 1.2 元 / 度，谷時 22:00-8:00 為 0.5 元 / 度）；
• 套餐費率（如 100 元含 50 小時共享設備使用時長）。
• 實時計費邏輯：
• 計量終端每 30 秒上傳 1 次實時數據（如電流、流量），系統按 “時間切片” 計算消費量（如 30 秒內用電量 = 功率 ×0.5 分鐘 / 60），再乘以對應費率扣減余額。
• 費率切換：峰谷費率切換時，系統提前 1 分鐘更新計費規則，確保切換瞬間無計費誤差（如 22:00 整，自動從峰時費率切換為谷時費率）。

3. 充值管理模塊

• 充值流程設計：

1. 用戶發起充值（線上掃碼 / 線下刷卡），系統生成唯一 “充值訂單號”；
2. 支付完成后，支付平臺（微信 / 支付寶 / 銀行）向系統發送 “支付成功回調”（帶訂單號與金額）；
3. 系統驗證回調簽名（防止偽造回調），確認無誤后，更新用戶賬戶余額，并生成 “充值記錄”；
4. 向計量終端下發 “余額更新指令”，終端確認后反饋 “更新成功”，流程閉環。

• 異常處理：
• 支付超時：訂單創建后 30 分鐘未支付，自動取消；
• 回調丟失：系統每 5 分鐘查詢一次未確認的支付訂單，主動向支付平臺查詢支付狀態，避免 “用戶已付款但余額未到賬”；
• 重復充值：通過 “訂單號唯一” 與 “冪等性設計”（同一訂單號多次回調僅處理 1 次），防止重復加余額。

4. 設備控制模塊

• 斷供 / 恢復邏輯：

1. 當賬戶余額≤0 時，系統生成 “分閘指令”，通過通信層下發至終端；
2. 終端執行分閘操作后，向系統反饋 “分閘成功”，系統更新終端狀態為 “斷電 / 斷水”；
3. 用戶充值后，余額≥0，系統生成 “合閘指令”，下發至終端，終端合閘后反饋 “合閘成功”，狀態更新為 “正常”。

• 應急控制：
• 特殊終端（如醫院電表）設置 “應急豁免額度”（如 50 元），余額耗盡后仍可繼續使用，消耗金額計入 “應急欠費”，用戶充值后優先抵扣；
• 終端故障時（如繼電器卡死），系統可下發 “強制分閘 / 合閘” 指令，或觸發人工工單，安排運維人員現場處理。

四、安全防護層：守住 “資金 – 數據 – 隱私” 底線

預付費系統涉及用戶資金與敏感數據，需從 “傳輸 – 存儲 – 訪問 – 交易” 全鏈路防護，核心技術細節：

1. 傳輸安全

• 所有數據傳輸采用 “TLS 1.3” 加密（替代老舊的 TLS 1.0/1.1），證書采用 “國密 SM2” 算法（符合《GM/T 0024-2014》標準），防止數據被攔截或篡改；
• 計量終端與系統之間采用 “設備證書認證”，每個終端出廠時內置唯一證書，接入系統前需驗證證書有效性，防止偽造終端接入。

2. 存儲安全

• 用戶密碼：采用 “BCrypt” 或 “Argon2” 算法哈希存儲（加鹽值，鹽值隨機生成，每個用戶不同），即使數據庫泄露，也無法反推原始密碼；
• 敏感數據：用戶身份證號、銀行卡號等采用 “脫敏存儲”（如身份證號顯示為 110101********1234），完整數據僅在需要時（如退款）臨時解密，解密密鑰通過 “密鑰管理系統（KMS）” 統一管理，定期輪換。

3. 訪問安全

• 采用 “RBAC 權限模型”（角色基礎訪問控制），按 “管理員、運維員、財務、用戶” 分配不同權限，如運維員僅能查看終端狀態，無法修改余額；
• 管理員登錄采用 “雙因素認證（2FA）”（如密碼 + 手機驗證碼），登錄日志實時記錄（含 IP 地址、登錄時間、操作內容），異常登錄（如異地登錄）觸發短信預警。

4. 交易安全

• 充值、退款等關鍵操作需 “簽名驗證”，管理員操作需輸入 “操作密碼”，重要操作（如批量調整費率）需多人審批；
• 定期對賬：每日凌晨自動對賬，對比 “充值總金額、扣費總金額、賬戶余額總和” 三者邏輯一致性（充值總金額 – 扣費總金額 = 賬戶余額總和），不一致則生成對賬差異報表，觸發人工核查。

五、離線場景特殊處理

針對無網絡或弱網絡場景（如農村地區、地下室），需特殊設計技術方案：

• 本地計費：計量終端內置 “基礎費率”，斷網時按基礎費率本地扣費，余額存儲在終端 Flash 中，網絡恢復后，終端將 “離線消費記錄” 上傳至系統，系統按實際規則（如階梯價）重新核算，多退少補；
• IC 卡離線充值：用戶在營業廳通過 IC 卡充值，充值數據寫入 IC 卡，用戶將 IC 卡插入終端，終端讀取卡內數據更新余額，實現 “無網絡充值”，網絡恢復后終端上傳充值記錄至系統。
